拉繩編碼器與數顯表連接知識介紹

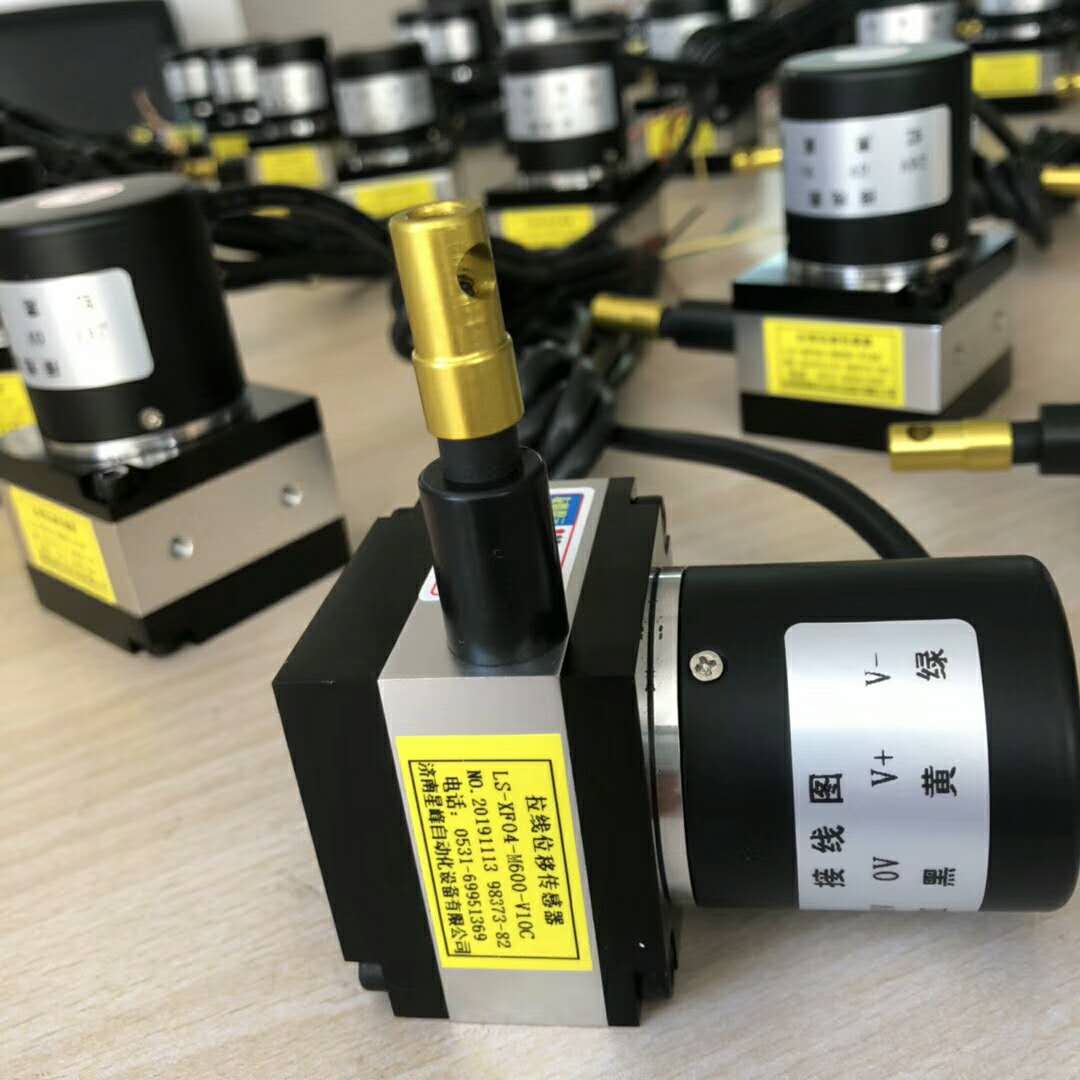

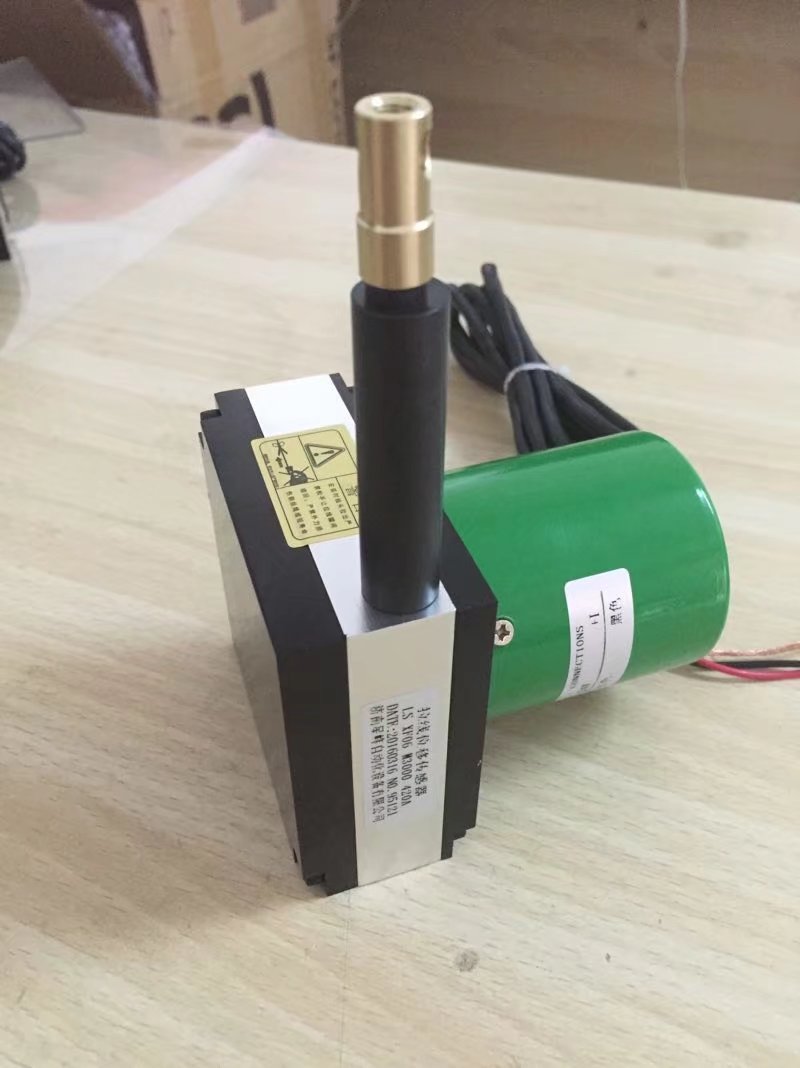

拉繩編碼器是帶有拉繩和拉線盒的編碼器，通過拉繩拉出的距離來測量物體的實際位移，拉繩編碼器和編碼器原理是一樣的都是通過輪轂轉動產生的脈沖數的變化來記錄數據，說到記錄數據那我們就需要采集系統(tǒng)，采集系統(tǒng)包括PLC，單片機，數顯表等等在這里我們主要講解一下數顯表與拉線位移傳感器的連接知識。
數顯表不能改控制拉線位移傳感器，只能記錄拉線位移傳感器的數據變化，數顯表是一種數字顯示儀表，數顯表采集到位移傳感器的信號以后，根據內部設定的分辨率，把傳感器的信號轉換成位移信號，直接以數字的形式展示給我們。

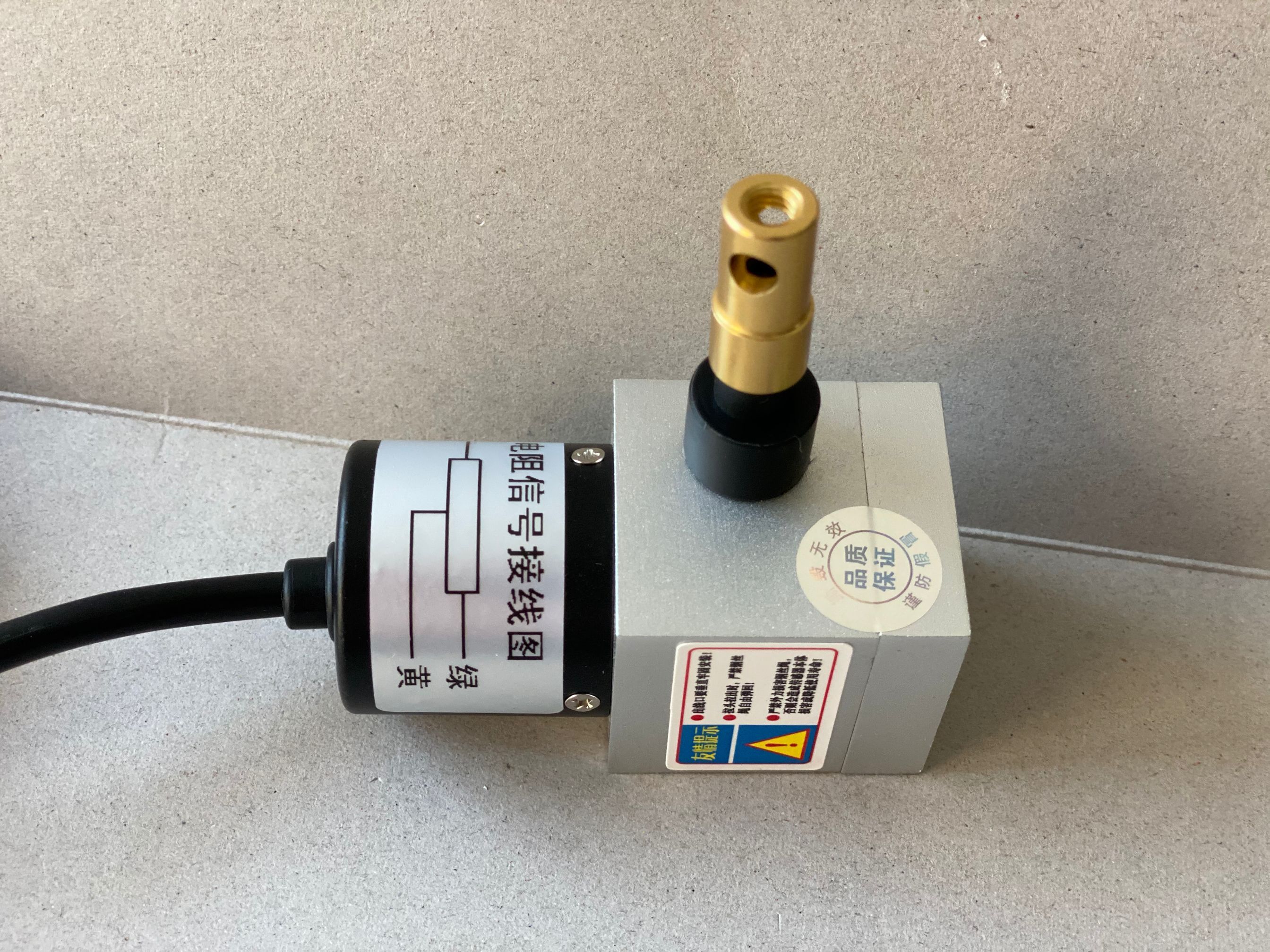

拉繩編碼器與數顯表的連接其實很簡單，較主要的就是接線問題，接線一定要正確，我們就要根據數顯表上的標簽或者說明書，找出我們需要的電源和信號端子，總共4個就夠了，電源DC24V、電源0V、信號正、信號負 找全了接上、接對了就可以了，其它的不要多接。
接線正確以后還要進行參數設置，這些我們都有詳細的說明書，如果您怕自己調不好，可以在訂購時把您的要求告訴我們廠家，我們可以給您設置好。選擇數顯表可以跟我們的拉繩編碼器一起選購，有脈沖信號的也有模擬信號的，還有一個需要注意的問題就是供電電壓的選擇，有直流24V的直流12V的，交流220V電壓一定要選擇正確，否則容易損壞數顯表。
|
